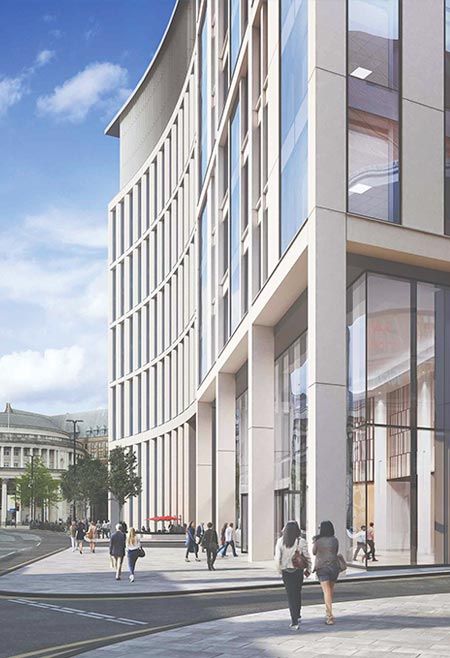

Toshiba climatiza el edificio de oficinas “Landmark Manchester”, de 54.000 m2

ESEER VRF toshiba

450 Unidades interiores y 54 unidades de condensación exteriores, Toshiba VRF

La instalación, dirigida por el contratista mecánico y eléctrico Castle Building Services con el contratista principal Bowmer + Kirkland, incluye 450 unidades de fan coil de techo Toshiba de alto rendimiento. Están conectadas a 54 condensadores exteriores VRF Super Enhanced Multi Enhanced SHRM-e VRF con control intuitivo proporcionado por TCUK TouchScreens y las interfaces Black Pear Building Management System (BMS).

“Es un edificio magnífico y un excelente ejemplo de una instalación VRF de recuperación de calor de Toshiba“, comentó Andrew Bradison, gerente de especificaciones del distribuidor de Toshiba Cool Designs. “Con el mejor rendimiento energético en su clase, el sistema funciona con costos de funcionamiento significativamente reducidos, y los ahorros se acumulan durante la vida útil de los equipos. La zonificación flexible permite acomodar los requisitos complejos de los inquilinos, garantizando niveles muy altos de comodidad y satisfacción “.

El cliente requería el sistema combinado de enfriamiento y calefacción de la más alta eficiencia posible para el edificio, incorporando recuperación de calor, para lograr un estándar del Método de Evaluación Ambiental del Establecimiento de Investigación del Edificio (BREEAM) de “Excelente”. El diseño se basa en el aire acondicionado SHRM-e VRF de recuperación de calor de 3 tubos de Toshiba, que además de una eficiencia energética, líder en su clase, ofrece una excelente relación de refrigerante kW / kg, como se define en POL 01 de BREEAM.

Colaboración cercana

El diseño, que sigue el estándar BCO 2014 del Consejo Británico de Oficinas, requería que cada piso se dividiera en sistemas duales separados para acomodar a dos inquilinos potenciales por piso. Las capacidades detalladas de zonificación del sistema le permiten adaptarse a los diversos requisitos de los ocupantes.

Las unidades exteriores para todas las plantas, incluida la planta, se encuentran en el techo, con una caída de hasta 90 metros desde las unidades de condensación hasta los serpentines en los pisos inferiores, algo que permite el sistema Toshiba.

Toshiba climatiza el edificio de oficinas “Landmark Manchester”, de 54.000 m2

“Este es un gran proyecto VRF y requirió una estrecha colaboración entre todas las partes”, dijo David McSherry, gerente de ventas de Toshiba. “Debido a las altas especificaciones del Toshiba SHRMe, hemos podido cumplir con todos los requisitos del cliente en cuanto a energía, comodidad, control, ruido y utilización del espacio. Lo más importante es que ofrece un ambiente interior cómodo, productivo y eficiente para los ocupantes “.

Debido al apretado calendario de instalación y la ubicación en el centro de la ciudad, el distribuidor de Toshiba, Cool Designs, tuvo que ajustar las entregas a franjas horarias de 30 minutos, lo que requería tomar en cuenta el transporte a través del concurrido distrito comercial y de negocios de Manchester. Se lograron cumplir todos los márgenes de entrega.

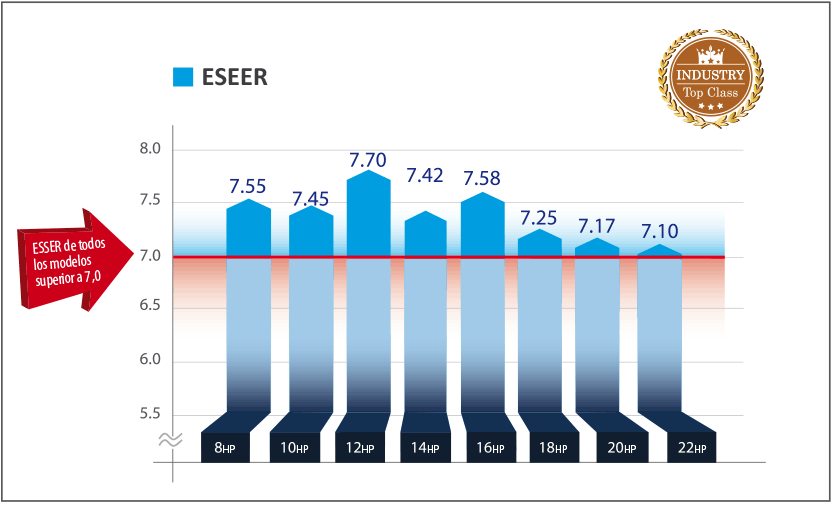

El sistema VRF de recuperación de calor de tres tubos de Toshiba es un nuevo punto de referencia de la industria para el rendimiento de eficiencia energética y el calentamiento continuo, logrando el primer puesto en cuanto a su ESEER (índice de eficiencia energética estacional europea) en la mayoría de las capacidades.

ESEER VRF
(Más información)

La elección de un sistema Toshiba se basa también en términos de comodidad de los ocupantes, facilidad de instalación y aplicación, gracias a desarrollos en tecnologías clave como el compresor y el sistema de control inteligente, respaldado por una batería de mejoras incrementales en casi todos los componentes del sistema.

Nuevo compresor:

El nuevo compresor rotativo, desarrollado y fabricado por Toshiba, utiliza un proceso de compresión de dos etapas para mejorar la eficiencia y el rendimiento. Las superficies de desgaste en las paletas de compresión están tratadas con un recubrimiento de Carbono Diamante (DLC) de alta tecnología, que brinda una dureza, resistencia al desgaste y confiabilidad sobresalientes. Permite un aumento significativo en la velocidad de rotación del compresor, lo que resulta en un mayor volumen de desplazamiento, hasta un 50% mayor que para la generación anterior de sistemas VRF. Esto permite obtener un mayor rendimiento de un compresor más pequeño, con menos potencia.

Calentamiento continuo genuino:

Se dice que el SHRM-e es único en poder proporcionar calentamiento continuo, sin necesidad de detenerse durante los deshielos, como ocurre con los sistemas rivales. Esto es posible gracias al uso de un nuevo control de derivación de gas caliente, que descongela simultáneamente las bobinas del intercambiador de calor exterior, al tiempo que permite que la unidad interior continúe funcionando en modo de calefacción.

Control inteligente:

Un nuevo enfoque para la operación inteligente basado en puntos de ajuste duales brinda a los ocupantes del edificio una mayor comodidad y una mayor eficiencia energética. Evita que el sistema se sobrecargue y maximiza el tiempo que puede funcionar en modo “apagado”, al tiempo que garantiza que se mantengan las condiciones de confort dentro del edificio en todo momento. Además de mejorar la eficiencia energética, este enfoque ayuda a extender la vida operativa de los equipos y a mejorar aún más la confiabilidad.

Puesta en marcha inalámbrica y diagnóstico de campo cercano:

Para los instaladores, la nueva herramienta inalámbrica de puesta en marcha y validación del rendimiento de Toshiba permite a los ingenieros leer y escribir datos en la unidad de condensación utilizando un teléfono inteligente, sin hacer contacto físico. Permite que las pruebas y la puesta en marcha se realicen sin quitar las cubiertas de la unidad, que se dice que es otra industria primero. El sistema permite que los datos de rendimiento y los informes de estado se envíen automáticamente por correo electrónico a los usuarios finales o al ingeniero, lo que permite el diagnóstico remoto e incluso la optimización del sistema.

Mejoras en las tuberías y la conectividad:

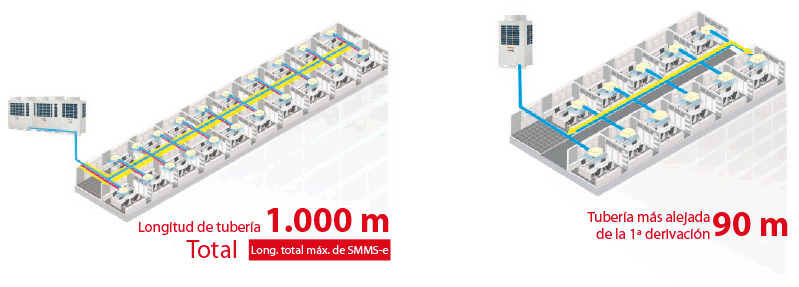

Las mejoras en las tuberías y la conectividad brindan ventajas significativas en términos de diseño y aplicación del sistema. La longitud máxima total de la tubería para SHRM-e es de 1000 m (un kilómetro completo), el doble de la longitud permitida anterior, con la longitud real máxima entre una unidad FS y una unidad de fan coil ahora 50 m, frente a 15 m para el modelo anterior.

Rango de temperatura de funcionamiento mejorado:

Finalmente, como resultado del nuevo diseño del compresor y los controles mejorados del sistema, el rango de temperatura de funcionamiento se ha ampliado significativamente y ahora es -10 a 46 ° C para la operación de enfriamiento y -25 ° C a 15.5 ° C en modo calefacción.
